고성능 Phased Array 검사장비 USM Vision+
- USM Vision은 국제 규정 및 표준에 따라 초음파 검사를 간소화하고 보편화하도록 개발되었으며, 다음과 같은 장점을 제공합니다.
- 고해상도의 검사결과를 쉬운 작동 방법으로 얻을 수 있으며 용접, 단조, 복합재료, 부식등 모든 검사에 적용될 수 있습니다.
- 전용 스캐너를 장착하여 배과, 후판 등에서 매우 정확한 결과를 얻을 수 있습니다.
- USM Vision+ 특징 및 장점
- 쉬운 조작으로 Phased Array 기법을 다양한 Application에 적용
- 국제 코드 및 기준을 만족시키는 Phased Array 검사 장비
- USM series 장비와 유사한 조작 방법으로 쉽고, 편하게 PA 검사가 가능
- 장비 좌우의 마우스 볼과 터치스크린을 적용하여 편의성을 극대화
- USM Vision+는 특히 다음의 검사들에 적합합니다.
- 다양한 용접부 검사
- 단조 & 주물 제품 검사
- 부식부위 검사
- 보일러 튜브 검사 : 전용 스캐너 지원으로 쉽고, 빠른 검사가 가능
- 복합재료 검사
제품소개
| 특징
| Phased Array 모드에서 16/128 channel 지원 |
| 크기 |
W x H x D 367 x 250 x 100mm |
| 무게 |
4.6kg with one battery |
| 화면 분해능 |
1024 x 768 pixel TFT with LED backlight |
| 작동시간 |
3시간 |
| 작동 온도 범위 |
0 ~ 45°C |
| 펄스 반복 주파수(PRF) |
0.015 ~ 10kHz |
| 음속도 범위 |
100 ~ 15000 m/s |
| 지원하는 스캔 방법 |
A, B, C, D, E, S-scan |
| 송신 전압 |
10 ~ 150V |
| 최대 시간 지연 |
0 ~ 20000 ns |
| 시간 지연 분해능 |
5 ns |
| 주파수 |
0.5 ~ 15 MHz |
| 초당 최대 정장가능 A-scan 수 |
4000개 |
| 게이트 |
3개(A, B, I) |
| 게이트 측정 모드 |
Flank, J-Flank, Peak |
| TOFD 모드 |
지원 가능 |
USM Vision 용접 검사 시스템
- USM Vision은 국제 규정 및 표준에 따라 초음파 검사를 간소화하고 보편화하도록 개발되었으며, 다음과 같은 장점을 제공합니다.
- 특수 검사 작업자의 활용도 최적화
- 생산성 제고
- 현재 용접 검사 방사선 촬영 제약 감소
- 초음파 용접 검사 복잡성 감소
- USM Vision은 특히 다음에 적합합니다.
- 에너지 설비 산업
- 서비스 전 검사
- 탄소강 및 스테인리스강 파이프
- 자동 설정 시 표준 파이크 크기(Normalized Pipe Size: NPS) 포함
- 직경 73 mm (2.875") ~ 1219 mm (48")
- 두께 6 mm (1/4") ~ 50 mm (2")
- 수동 설정 시 큰 두께 및 직경
- 둘레 용접
- 파이프와 엘보우, 파이프와 플랜지에 사용 가능한 짧은 종단점 웨지와 짧은 스캐너 암
- 형상 제약에 따른 단일 또는 이중 접근
- 기타 유형의 용접 및 표시 사용 가능
제품소개
| 사양 |
|

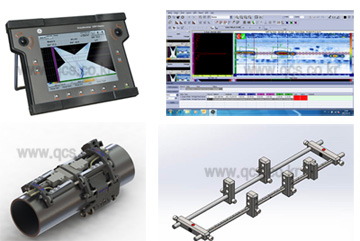

USM Vision은 다음으로 구성된 완전한 용접 검사 솔루션으로 제공됩니다.
검사 계획 작성과 UT 설정 자동 생성을 위한 IPC 소프트웨어. UT 매개변수 검증을 위한 광선 추적 기능과 국제 규정 및 표준 기반 절차에 따른 데이터베이스 통합.
USM Vision 휴대용 탐상기 특징 : 기존 채널, TOFD, 16/64 위상 배열, 실시간 용량 보정 영상, A 스캔 저장
두 개의 트랙볼로 포인팅 장치를 작동시키는 독특한 사용자 인터페이스
교육받지 않은 작업자도 간편하게 사용
연속 작동을 위한 핫스왑 배터리 교환
견고한 고무 하우징, IP 54
자기 휠이 있는 수동 핸들 카트
파이프 검사용 체인(옵션)
프로브 및 센터 라인 포인터 홀더가 있는 암, TOFD 및 PA 웨지용 포크
운송 케이스
지정된 파이프 범위 및 검사 규정과 관련된 프로브 및 웨지 세트
분석 및 보고용 Rhythm Review 4.0 소프트웨어
보관, 공유 및 고급 보고 기능을 위한 Rhythm 모듈(옵션)
운송 케이스
다음을 포함하여 TOFD 및 위상 배열 수동 수집을 위해 설계된 인코더-스캐너:
USB, 이더넷, 무선 연결(WiFi)을 포함한 최신 PC 인터페이스
USM Vision에서 IPC 및 분석 소프트웨어 작동 가능
|
| 화면 |
26.5 cm (10.4") 컬러 터치스크린, 1024 x 768 해상도 |
| 주량 |
4 kg (8.8 lb) |
| 크기 |
길이 상단: 367 cm (144.4") 길이 하단: 310 cm (122") 너비: 250 cm (98.4") 높이: 60~100 cm (23.6" ~ 39.3")로 다양함 |
| 배터리 |
리튬-이온 10.8 V, 4.8 Ah 2개(배터리 2개로 약 4시간) |
| 외부 전원 공급 장치 |
100 ... 230 VAC, 최대 70 W |
| 펄스 |
1,000Hz, 연속 펄스 순서없음, 최대 400V, 15ns, 50Ohm |
