디지털 영상시스템

디지털 영상시스템

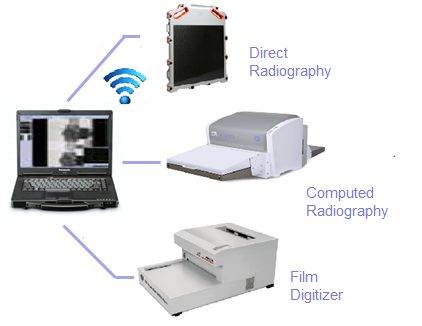

WT Inspection Technologies 사업부는 방사선 촬영 필름을 디지털 형식으로 전환하거나 방사선 촬영을 디지털로 수집하는 등 모든 범위의 디지털 X선 영상 솔루션을 제공합니다. 이러한 영상 제품은 피폭 시간 감소, 필름 폐기물 감소, 영상 분석 강화, 데이터 관리 향상, 영상 보관 및 전송 개선 등의 생산성 장점을 제공합니다.

※ 2020년 5월부터 GE Inspection Technologies 가 새롭게 Waygate Technologies, a Baker Hughes business 로 변경되었습니다.

FS50B

FS50B
GE 필름 디지타이저 FS50/FS50B는 필름 디지털화 분야에서 첨단 성능을 제공하여 높은 처리 속도와 우수한 품질을 보장하도록 설계되었습니다. 철강 소재의 하우징은 NDT 분야의 산업 환경에서 요구되는 견고성을 제공합니다. 50 μm ~ 500 μm 범위의 모든 해상도에서도 길이 제한 없이 최대 35 cm (14 in)의 너비까지 모든 표준 필름 형식을 디지털화할 수 있습니다. FS50B는 요구되는 콘트라스트 감도로 하나의 작동 범위에서 완전한 농도 범위(D = 0에서 최대 4.70 D)를 취급할 수 있는 최초이자 유일한 상용 디지타이저입니다. 그 결과 이 스캐너는 EN 14096 2조에 따른 클래스 DS 필름 디지타이저 요건을 충족합니다. 이 등급은 독일 연방 재료 연구 및 검사 기관인 BAM에서 평가하고 인증했습니다.

핵심 기능 및 장점

빠른 스캐닝 속도로 생산성 증대
스캐닝 속도 조절 가능
스캔 해상도가 높아 정확도와 검출 수준이 높음
여러 두께 및 복합 소재 구성품 검사에 특히 적합
12비트의 디지털 영상
Rhythm 소프트웨어와 함께 사용하면 Data신뢰성 및 저장관리에 이상적입니다
다양한 영상판 종류 사용
비파괴 검사(NDT) 전용 시스템
바코드 판독으로 X선 제어

적용분야

디지털 이미지의 신뢰성을 중요시 하는 조선소
검사 필름을 장기간 보관해야 하는 항공 분야
검사한 필름을 빠르게 전송하여 데이터공유가 필요한 NDT분야
그 외 장기 저장이 필요한 필름들의 공간절약 및 필름변색,변질을 대비하는 모든 응용분야

CRxVision

CRxVision
스캔 처리속도 와 IP수명 그리고 최상의 이미지상질 을 최대로 끌어 올리기 위한 혁신적인 특징으로 구성된 CRxVision은 특히 용접부 검사 맞도록 설계되었습니다. 본 스캐너는 ASTM,ASME그리고 EN Weld 규격 뿐 아니라, 엄격한 ISO 17636-2 Class A,B에 적합하도록 개발되었습니다. 이러한 다재다능한 기능으로 인해 CRxVision은 NDT산업 전반에 걸쳐 다른 여러 응용에도 사용이 가능합니다.

핵심 기능 및 장점

용접규격 & DICONDE 적용
-ISO 17636-2 Class A and B, ASME, ASTM and EN 용접규격 만족
고 해상도
-10 x 40cm35 or 70 마이크론 해상도 for a 10 x 40 cm (4.5 x 17”) plate.
효율적인 처리속도
다양한 스캔닝 사이즈 선택
-20 to 1500 mm (0.75 to 60”) 길이 방향
길어진 이미지 플레이트 수명
-자기(Magnetic) 전송 시스템
편리성
-플레이트의 물리적 가장자리를 인식하여 자동 스캐닝이미지 사이즈 최적화

적용분야

용접검사
침식/부식 검사 (CUI, FAC, …)
주조 (생산중 / 완제품)
벨브 위치 파악
콘크리트 및 구조물 검사
정부조직 (병참, 국가연구기관, 시험기관)
군사 (전투기, 전함 등.)

DXR250C-W (8x8") / DXR250U-W (14x14")

DXR250C-W (8x8)
DXR250U-W (14x14)
의료와 산업계 그리고 여러 분야에 걸쳐 다양한 고객성공 스토리에 의해 지원되는 GE의 전문성에 기초한 DXR250C-W와 DXR250U-W 무선 디지털 디틱터의 개발은 우리의 포트폴리오에 근거한 놀리적 진행과정 입니다. 이러한 새로운 무선 디지털 디텍터 시리즈는 특히 산업 방사선 검사 요구에 적합하도록 설계 되었습니다.

핵심 기능 및 장점

편리한 휴대성
- 사이즈 8”x8”, 디텍터 무게 3,5 kg (7lb)그리고 25 mm (0.98”)의 얇은 두께
강력한 무선 기능 (802.11 g, 최대 80M 통신범위, WEP2 security)
견고성
-충격 흡수 및 방진&방수 처리 보호커버

적용분야

중*소*대형 부품의 기계적인 통합 검사
두께측정, 침식, 부식
파이프와 튜브 품질
용접 품질
소경 파이프 제작
석유화학 또는 다른 여러 시설에서 로프 검사
